Gilių skylių gręžimo mašina

Giliųjų skylių gręžimo mašina, ji taip pat gali būti vadinama BTA gilių skylių gręžimo mašina, BTA yra lustų išleidimo metodas. Kai kurie darbai yra tuščiaviduriai vamzdžiai, juos reikia išplėsti skylę, todėl ją galima pavadinti giliųjų skylių gręžimo mašina, kai kurie darbai yra dideli, tvirti, o medžiaga yra brangi, todėl naudotojai turi turėti šerdį, o ne drožles, kad galėtų naudoti gilių skylių trepanavimo procesas, todėl jį galima pavadinti giliųjų skylių trepanavimo mašina.

BTA giliųjų skylių gręžimo mašinos funkcijos:

Tvirtas gręžimas: naudojant gręžimo galvutę, giliųjų skylių gręžimo mašina gali gręžti nuo 30 mm iki 150 mm (priklauso nuo skirtingų gilių skylių gręžimo mašinų modelių). Jis gali gręžti visus metalus, tokius kaip nerūdijantis plienas, ketus, įprastas plienas, varis, nikelis ir pan.

Skaitliukas nuobodus: naudojant priešpriešinę gręžimo galvutę, giliųjų skylių gręžimo mašina gali išgręžti skylę nuo 30 mm iki 800 mm (priklauso nuo skirtingų gilių skylių mašinų modelių).

Trauk nuobodžiai: patraukus gręžimo galvutę, giliųjų skylių mašina taip pat gali atlikti gilių skylių ištraukimo procesą. Mes turime dvi traukimo gręžimo struktūras, viena yra įprasta BTA gilių skylių gręžimo ir gręžimo mašina, ji turi tik traukimo gręžimo funkciją. Klientas dažnai nesinaudoja šia funkcija. Kita konstrukcija yra specialiai sukurta gilių skylių traukimo gręžimo tikslams, ši mašina yra labai tinkama naudoti traukimo gręžimo procesą. Galutinio vartotojo darbas yra ilgi vamzdžiai su plona sienele, todėl reikia traukti gręžimo procesą, kad skylė būtų tiesesnė ir mažesnė skylės nuokrypa.

Deginimas:Šlifuojant galvutę, darbai, atlikti naudojant giliųjų skylių gręžimo mašiną, gali turėti didesnį vidinės skylės paviršiaus šiurkštumą, šis įrankis padarys paviršių kietesnį ir įgaus Ra0,4-Ra0,8um šiurkštumą.

Trepaningas: Sukant galvutę, giliųjų skylių gręžimo mašina gaus šerdį iš kieto strypo. Kai medžiagos yra brangios, darbas yra didelio skersmens, klientas naudos šį procesą, kad taupytų energiją (gali sunaudoti mažiau elektros energijos darbui) ir gali pakartotinai panaudoti didelio strypo šerdį. todėl giliųjų skylių gręžimo mašina taip pat gali būti vadinama giliųjų skylių trepanavimo mašina. Bet jei klientas naudoja tik giliųjų skylių trepanavimo procesą, turime giliųjų skylių trepanavimo mašinos modelį, kurio struktūra yra šiek tiek kitokia nei tradicinė giliųjų skylių gręžimo mašina.

Gręžimo/gręžimo galia:

Tvirtas gręžimas: 30–150 mm (skirtingi modeliai)

Gręžimas / gręžimas / šlifavimas: 30–800 mm (skirtingi modeliai)

Trepanning: 70mm-800mm (skirtingi modeliai)

Gilių skylių gręžimo ir gręžimo bei trepanavimo maksimalus ilgis yra 15 metrų.

Skylės ir skersmens santykis: 1:400

Mūsų giliųjų skylių gręžimo staklės gali išgręžti įvairias skyles: per skylę, akliną angą, koncentrinę skylę, ekscentrinę skylę ir žingsninę skylę (kai kurioms reikia specialių gręžimo įtaisų)

Skylės šiurkštumas skirtingu giliųjų skylių procesu:

Tvirtas gręžimas: IT9-IT11, gręžimo skylės šiurkštumas: Ra3.2-Ra6.3um

Grubus gręžimas: IT8-IT9, gręžimo angos šiurkštumas: Ra3.2-Ra6.3um

Smulkus gręžimas: IT7-IT9, smulkus gręžimo angos šiurkštumas: Ra1.6um-Ra3.2um

Šlifavimas: IT6-IT7, poliravimo skylės šiurkštumas: Ra0.4-Ra0.8um

Galimi Dezhou Guanlu BTA gilių skylių gręžimo mašinų modeliai:

T2120 giliųjų skylių gręžimo mašina: maksimalus priešpriešinio gręžimo ir traukimo gręžimo pajėgumas yra 200 mm.

T2125 gilių skylių gręžimo staklės: maksimalus priešpriešinio gręžimo ir traukimo gręžimo angų pajėgumas yra 250 mm

T2135 gilių skylių gręžimo mašina, didžiausia priešpriešinio gręžimo ir traukimo skylės talpa yra 350 mm

T2150 gilių skylių gręžimo ir gręžimo mašina, didžiausia gręžimo skylių talpa yra 500 mm.

T2180 gilių skylių gręžimo mašina, didžiausia gręžimo galia yra 800 mm.

T21100 gilių skylių gręžimo mašina, didžiausia gręžimo talpa yra 1000 mm.

Giliųjų skylių gręžimo mašinų taikymo pramonė:

Hidrauliniai cilindrai: giliųjų skylių gręžimo mašina plačiai naudojama hidraulinių cilindrų pramonėje.

Automobilių pramonė: cilindrų blokas ir cilindro galvutė.

Naftos ir dujų pramonė: naftos telkinių giliųjų skylių gręžimo mašinos yra pagrindinis giliųjų skylių gręžimo sistemos panaudojimas.

Anglies pramonė: anglies pramonė yra pramonė, kurioje daugiausia naudojamos gilių skylių mašinos.

Karinė pramonė: ginklų vamzdžiai gaminami BTA giliųjų skylių gręžimo staklėmis.

Galime pagaminti BTA giliųjų skylių gręžimo ir pistoleto gręžimo kombinuotą mašiną, kuri plačiai naudojama daugiau pramonės šakų. Jis gali išgręžti skylę nuo 6 mm iki 100 mm. Taigi viena mašina gali naudoti dvi gilių skylių gręžimo sistemas ir gauti tiek didelę, tiek mažą skylę.

Dezhou Guanlu giliųjų skylių gręžimo staklės daugiausia konstrukcijos ir parametrai:

Mašinos lova:

Mašinos lova yra pagaminta iš dervos smėlio ir normalizuojama po liejimo. Jei apdirbimo gylis yra didesnis nei 1 metras, mašinos lova yra padalinta, surenkama didelio stiprumo varžtais ir tvirtinama kūgiu.

Naudokite dvigubą stačiakampį slankiojantį kreipiamąjį bėgelį, tikslaus šlifavimo, gesinimo apdorojimą, kietumas gali būti HRC48-HRC52.

Vieno kreipiamojo bėgelio plotis x storis=160mmX40mm; bendras kreipiamojo bėgio plotis yra 600 mm; Šlifavimo ir gesinimo būdu apdorojamas stovas yra sumontuotas mašinos lovos viduje, naudojamas pjovimo įrankių padavimo pavarai. Mašina turi didelę laikomąją galią, gerą standumą ir stabilią transmisiją.

Antgalis

Naudojamas ruošiniui pasukti, pritvirtintas prie kairiojo mašinos pagrindo galo; Mechaninė trijų pavarų, be laipsnio greičio kiekvienoje pavaroje; Pagrindinis variklis priverčia suklį suktis po sinchroninio diržo, sinchroninio skriemulio ir pavarų sistemos lėtėjimo.

Krumpliaračiai yra apdirbti preciziškai šlifuojant, krumpliaračio paviršius gesinamas aukšto dažnio grūdinimu, o danties paviršiaus kietumas yra HRC48-52, kad krumpliaratis būtų atsparus, didelis kietumas, didelis atsparumas dilimui ir aukšta nuovargio riba. gali atlaikyti santykinai didelę kintamą apkrovą ir smūginę apkrovą.

Siekiant pagerinti krumpliaračių ir guolių tarnavimo laiką, tepimui cirkuliuoti naudojama tepalinė alyva.

Alyvos slėgio galvutė

Naudojamas pjovimo įrankiui valdyti, pjovimo alyvai tiekti ir ruošinio palaikymui; Servo variklis varo ašinį judesį, kad pritaikytų skirtingo ilgio ruošinį ir priveržtų bei atlaisvintų ruošinį.

Servo variklis naudojamas alyvos slėgio galvutei varyti, kad ruošinys būtų priveržtas arba atlaisvintas, labai tiksliai ir tvirtai; visa alyvos slėgio galvutė turi dėžės struktūrą, labai tiksliai ir tvirtai.

Alyvos slėgio galvutės atramos įvorė: pritaikykite sandarinimo žiedo struktūrą su kreipiamuoju žiedu, geresnį alyvos sandarinimo efektą, kad išvengtumėte blogo reiškinio, kai gręžimo strypas šliaužia ir užsifiksuoja.

Kreipiamoji įvorė ir alyvos slėgio galvutės atramos įvorė turi būti pagamintos pagal

kliento reikalavimus; Jei klientas neturi specialių reikalavimų, (jei klientas užsisakė) gamins pagal mūsų standartą.

Gręžimo dėžė

Naudojamas pjovimo įrankiui pasukti; Mechaninė trijų pavarų pavara, bepakopis greitis kiekvienoje pavaroje; Pjovimo įrankio koto jungiamoji įvorė yra sumontuota priekiniame veleno gale, kad būtų galima pritvirtinti pjovimo įrankį. Pagrindinis variklis priverčia suklį suktis po sinchroninio diržo, sinchroninio skriemulio ir pavarų sistemos lėtėjimo.

Krumpliaračiai yra apdirbti preciziškai šlifuojant, krumpliaračio paviršius gesinamas aukšto dažnio grūdinimu, o danties paviršiaus kietumas yra HRC48-52, kad krumpliaratis būtų atsparus, didelis kietumas, didelis atsparumas dilimui ir aukšta nuovargio riba. gali atlaikyti santykinai didelę kintamą apkrovą ir smūginę apkrovą.

Siekiant pagerinti krumpliaračių ir guolių tarnavimo laiką, tepimui cirkuliuoti naudojama tepalinė alyva.

Gręžimo strypo atrama

Naudojamas gręžimo strypo atremimui; Priimama didelio standumo vientisa konstrukcija, ant kurios sumontuota atraminė įvorė, kuri gali sugerti apdirbimo metu susidariusius smūgius ir vibracijas ir pan.

Pakabinamas traukimo mechanizmas yra sumontuotas ant gręžimo strypo atramos atramos, po to, kai bus baigta skylė, gręžimo strypo atrama bus automatiškai patraukta į pradinę padėtį.

Poilsio centras

Naudojamas ruošiniui palaikyti; Trijų taškų uždaro tipo centrinė atramos konstrukcija, du ritinėliai apačioje ir vienas volelis viršuje; Dviejų žemiau esančių ritinėlių šoninė padėtis reguliuojama varžtu.

Pagrindinių mašinos konfigūracijų sąrašas:

Standartinės mašinos konfigūracijos:

Mašinos lova, galvutė, ruošinio laikiklis, alyvos slėgio galvutė, gręžimo strypo atrama, gręžimo dėžė, stumdomas kreipiamasis bėgis, stelažas ir krumpliaratis, aušinimo skysčio sistema, SIEMENS-828D valdymo sistema, elektrinė spintelė, centrinė atrama, darbo lempa, mašinų lygiagretės ir inkaro varžtas, mašinos vartotojo vadovas.

Dalys neprivalomos

Pjovimo įrankiai , pagalbiniai įrankiai , pjovimo alyva , kita CNC sistema .

Aukščiau yra pagrindinės mūsų mašinos dalys, jei jums reikia išsamesnės informacijos. susisiekite su mumis tiesiogiai.

DZGuanlu MACHINE pranašumai, palyginti su kitais konkurentais:

Daiktai	Guanlu prekės ženklas	Nuotraukos

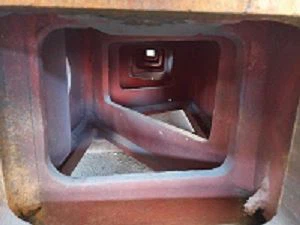

Mašinos lova	HT300 Tikslios dervos smėlio ketaus liejimas ir trikampis sustiprina briaunų dėžės struktūrą, pasižyminčią dideliu stabilumu. Apie 800 kg vienam metrui, daug sunkesnis nei kiti.
Alyvos slėgio galvutė	Priima pagrindinę veleno įmontuotą struktūrą, todėl mašina dirbo daug stabiliau ir daug didesniu tikslumu
Kreipiamasis bėgis	Dvigubas plokščias kreipiamasis bėgis, vieno bėgio plotis yra 160 mm, 40 mm storio, o tai užtikrins didelę apkrovą.
Kreipiamojo bėgio tepimas	Kreipiamieji bėgiai naudoja specialią japonų prekės ženklo klijų technologiją, kad suteptų, sumažinant trintį, kad būtų sumažintas kreipiamųjų bėgių dilimas
Mašinos transmisija	Taivano prekės ženklo stelažas ir krumpliaračių transmisijos sistema, servo variklio pavara, didelis sukimo momentas ir jokių priežiūros išlaidų ateityje.
Mašinos velenas	Mašinos pagrindinis velenas yra kalimo dalis, didelio tankio, didelio tvirtumo. Kai kurie konkurentai naudoja besiūlius vamzdžių suvirinimo vamzdžius. Pavaros yra gesinamos aukštu dažniu
Servo valdikliai užveržimui ir įrankio tiekimui	Dviguba servo variklio konstrukcija, viena skirta darbui priveržti ir alyvos slėgio mechaniniam judėjimui, kita skirta įrankiui tiekti. Suspaudimo jėga ir tiekimo greitis nustatomi naudojant CNC valdiklį, todėl darbo intensyvumas yra mažesnis.
Darbo zona švari	Alyvos grąžinimo anga su sijono tipo apsauga, apsaugančia nuo alyvos nutekėjimo į grindis, todėl darbo zona bus švari.
Centrinis poilsis	Trijų taškų centrinės atramos atrama, tinkama netaisyklingos formos fiksavimui.

DZGuanlu FACTORY pranašumai, palyginti su kitais konkurentais:

Mūsų miestas yra giliųjų skylių gręžimo ir gręžimo staklių gamybos bazė. Tarp šių vietinių konkurentų mūsų įmonė yra pirmasis pasirinkimas, kai klientai apsilankė pas mus ir pamatė mūsų gilių skylių mašinas. mes turime absoliučiai pranašumų nei kiti.

1. Stiprios apdirbimo galimybės.Geros kokybės ir didelio tikslumo stakles gamina geros apdirbimo mašinos ir kvalifikuoti darbuotojai. Mes turime Vokietijos prekės ženklo Heckert kreipiamąjį šlifuoklį. Gilių skylių mašinų kreiptuvas yra svarbiausia dalis, ji nusprendžia mašinų tikslumą. Susmulkinus mūsų šlifuokliu, mašinos lovos paviršius patinka veidrodžiui.

2. Žymiausi technikai.Mūsų įmonėje dirba profesionaliausi technikai. jie šioje srityje dirbo daugiau nei 15 metų. Jie yra kupini patirties, gali suprojektuoti gilių skylių mašinas pagal klientų pageidavimus.

3. Kvalifikuotų darbuotojų komandos. Šiais laikais nelengva samdyti darbuotojus. Ypač kvalifikuoti darbuotojai. Tačiau mūsų įmonė turi specialią valdymo sistemą, kad išlaikytų šiuos kvalifikuotus darbuotojus. Taigi visas mūsų mašinas surenka kvalifikuoti darbuotojai.

4. Mūsų BTA gilių skylių gręžimo mašina turi pažangią struktūrą.Stogo ir krumpliaračio transmisija, kuri gali būti stabili ir turės didelę jėgą mašinai ir nereikės keisti atsarginių dalių po vienerių ar dvejų metų. Platesnis kreipiamasis bėgis ir ypač tvirtas mašinos lovos konstrukcinis, todėl mašina bus didelės apkrovos galios ir geros tvirtumo. Daugiau privalumų informuosime susisiekę su mumis.

5. Kokybės tikrinimo sistemaNuo mašinos projektavimo, dalių pirkimo, dalių apdirbimo, mašinų surinkimo, mašinos bandymo veikimo, mašinos pakavimo, viso proceso, turime tikrinimo sistemą, kuri garantuoja gilių skylių mašinos kokybę.

6. Esame vienintelis gilių skylių mašinų gamintojas, galintis pasirašyti kokybės užtikrinimo ir aptarnavimo po pardavimo sutartis, todėl visi klientai bus užtikrinti, nusipirkę mūsų mašinas.




Trumpas įmonės pristatymas:

Dezhou Guanlu Precision Machinery Co., Ltd, įkurta 2011 m., Esame garsiausia gamykla mano vietovėje, gaminanti giliųjų skylių gręžimo mašinas. Mano miestas Dezhou yra gilių skylių mašinų gamybos bazė. Mano mieste gaminama beveik 99% BTA gilių skylių gręžimo staklių.

Mano gamykla turi savo stiprią apdirbimo įrangą, mes puikiai žinome vieną dalyką, be geros apdirbimo įrangos negalėtumėte pagaminti geriausios kokybės ir geriausio tikslumo gilių skylių mašinų. Taigi mes turime Vokietijos prekės ženklo Heckert kreipiamąją šlifuoklę, žinomiausią Kinijos planuotoją, VMC, tekinimo stakles, dėžės gręžimo stakles, frezavimo stakles ir pan. Naudodami šias pirmiau minėtas apdirbimo stakles, taikant tinkamą valdymo sistemą, galėtume greitai ir stabiliai pristatyti.

Mūsų gilių skylių gręžimo mašina buvo eksportuota į daugiau nei 40 šalių ir įgijo gerą reputaciją bei šlovę. Kiekvieną dieną tobulinome savo kokybę ir struktūrą. Peržiūrėkite mūsų naujai sukurtą mūsų mašinos išvaizdą žemiau:
