Mould Gun gręžimo mašina
Matavimo ginklų gręžimo staklės. Mašina gali būti naudojama apdirbimui vandens skylių, centrinių skylių, spyruoklių kiaurymių kreipiamųjų kolonų angų ir kt. Skylių nukrypimas gali būti 0,5-1 / 1000 mm. Darbinis skersmuo yra nuo 3mm iki 40mm. Darbo stalo maksimalus svoris gali būti 40 tonų. Prekės aprašymas Įvadas Mašina ...
Aprašymas

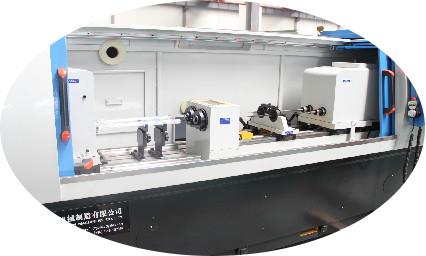

Mould gun gręžimo mašina
Mašina gali būti naudojama vandens skylėms, centrinėms skylėms, spyruoklinėms kiaurymėms kreipiančiosios skylės ir pan. Apdirbimui. Skylių nuokrypis gali būti 0,5-1 / 1000 mm. Darbinis skersmuo yra nuo 3mm iki 40mm. Darbo stalo maksimalus svoris gali būti 40 tonų.
Prekės aprašymas Įvadas
Įrenginys priima ginklo gręžimo būdą; Tai yra su vienos / dvigubos / keturios veleno struktūros. Jis vienu metu gali apdoroti 1, 2 arba 4 ruošinius ir tinkamas apdirbimui koaksialių skylių ant velenų dalių.
Kai gręžimo įrankis ir ruošinys yra santykinai sukami, pjovimo įrankis pritraukia.
"Headstock": jis valdo ruošinio sukimosi greitį, pastovus greitis 120r / min; sraigtas gali būti ašinis judesys, valdomas hidrauline sistema, naudojamas ruošinio priveržimui ar atlaisvinimui.
Pjovimo įrankio įpylimas: jis priima konstrukciją: servo variklis, kuris varo rutulį srautu per elastinę movą, kurią galima naudoti be stačio greičio reguliavimą.
Sagos detalės tvirtinimas: priekinio strypo priekinis galas ir kreipiančiojo rato velenas yra sumontuotas su kūgio disku. Hidraulinė sistema reguliuoja ašies judesį galvos apkabos veleną; Naudojant kūgio disko ir apdirbamosios detalės galus, ruošinį galima užfiksuoti ir automatiškai nustatyti.
Mašinos pagrinde parametrai:
| Specifikacijos | Parametrai | Pastaba | ||
Darbo našumas | Gręžimo skersmens diapazonas | Φ4 ~ Φ25mm | ||
Max.drilling gylis | 1500 mm | |||
Apdirbamosios detalės OD diapazonas | Φ35 ~ Φ260mm | |||
Maksimalus darbinis ilgis | 1500 mm | |||
Mašinos veikimas | X ašis | Kelionė | 125 mm | |
Variklio sukimo momentas | 15 nm | |||
C ašis | Indeksavimo tikslumas | 0,06 度 | ||
Variklio sukimo momentas | 18 nm | |||
Čeko skersmuo | Φ315mm | |||
Z ašis | Greičio diapazonas | 5 ~ 500 mm / min | Stepless | |
Greitas pasislinkimas | 3000 mm / min | |||
Variklio sukimo momentas | 10 nm | |||
Gręžimo dėžė | Sukimosi greitis | 500 ~ 5000r / min | Žingsnis mažesnis | |
Variklio galia | 5.5KW | Servo variklis | ||
Vėsinimo sistema | Maksimalus slėgis | 10 MPa | Reguliuojama | |
Maksimalus srautas | 100L / min | Reguliuojama | ||
Filtro tikslumas | 20μm | |||
Akumuliatoriaus tūris (maždaug) | 1000L | |||
Kita | Mašininė erdvė | 6.5m × 3m | ||
Bendras svoris (maždaug) | 8T | |||
Bendroji galia (maždaug) | 26kw | |||
